Foucaulttester |
|
|
|
|
|
|
|
|
|

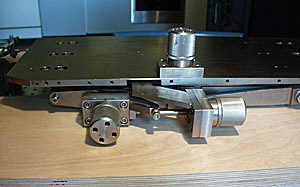

Das ist die Grundlage für meinen Foucaulttester, ein masssiver X,Y,Z-Tisch aus der Industrie, der ca. 50 Kilo wiegt und sehr genau ist. Zum Glück muss ich ihn nicht oft transportieren, was eigentlich nur zu zweit funktionierte.
|
|
|
|
|
|
|
|
|

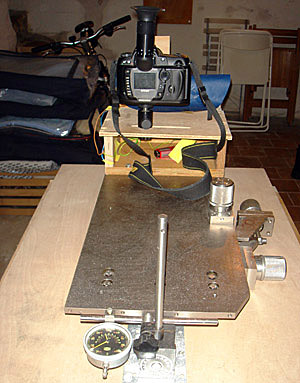

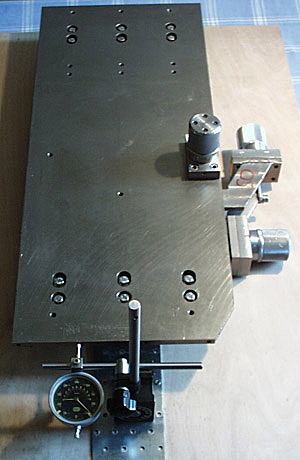

An den Messtisch habe ich eine Messuhr befestigt, um die Längsverschiebungen genau messen zu können.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

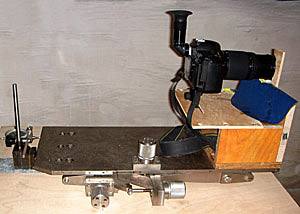

Darauf wurde ein Holzaufbau montiert, der eine digitale Kamera trägt, die durch einen Kugelkopf in alle Richtungen verstellbar ist.
|
|
|
|
|
|
|
|
|
|
Hier der Aufbau von hinten mit der Batterie für die LED. Das blaue Papier dient zur Streulichtabschirmung der LED. |
|
|
|
|
|
|
|
|
|
|

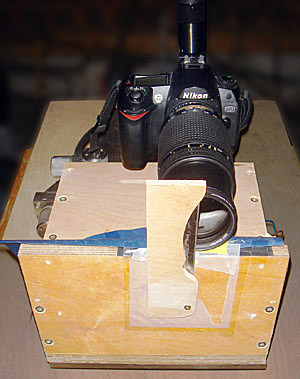

Hier der Aufbau von vorne mit der Cutterklinge als Messerschneide und dem Transparentpapier als Diffusor vor der LED.
Das Zoomobjektiv bringt den Spiegel formatfüllend auf den Chip.
|
|
|
|
|
|
|
|
|
|
|

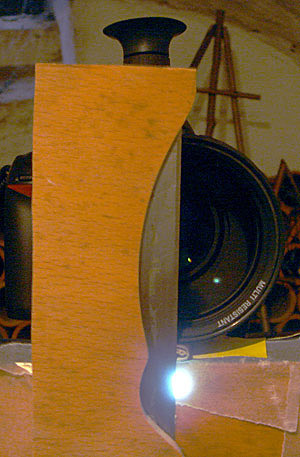

In dieser Einstellung ist die LED gut zu sehen, die halb von der Messerschneide abgedeckt wird. |
|
|
|
|
|
|
|
|
|
|
|

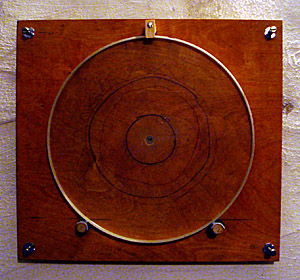

Auf der anderen Seite befindet sich die Spiegelhalterung. Der Spiegel ruht auf zwei Rundhölzern, die mit Gummituch beklebt worden sind.
Mit 4 Verstellschrauben lässt sich der Spiegel auf den Foucaulttester ausrichten.
|
|
|
|
|
